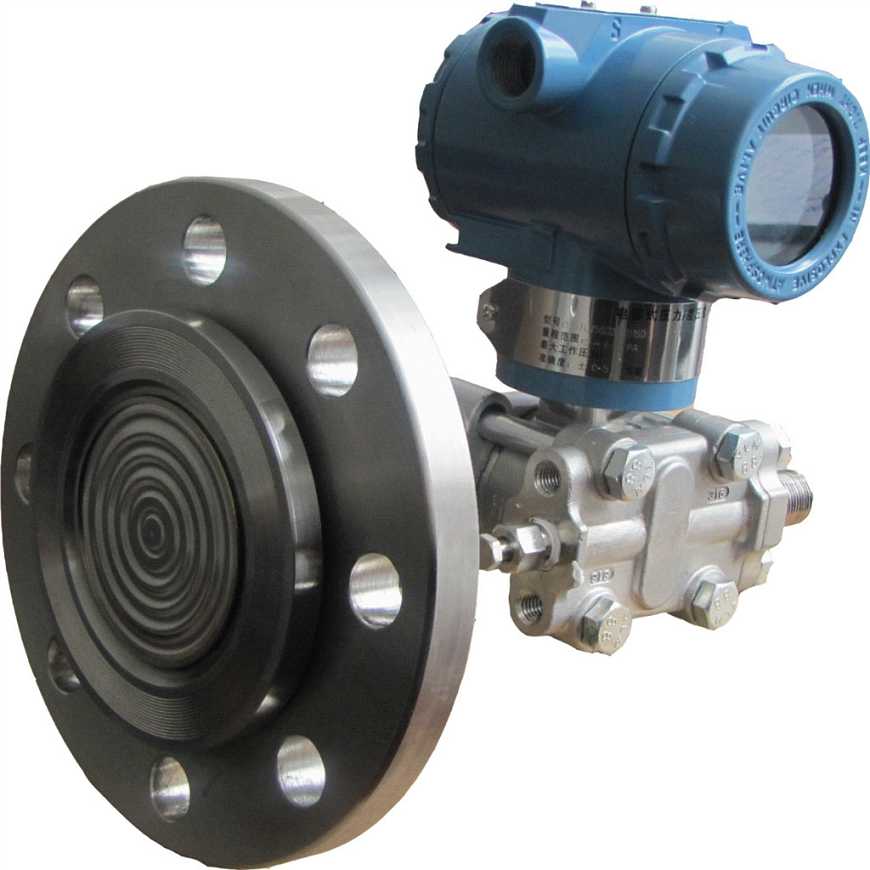

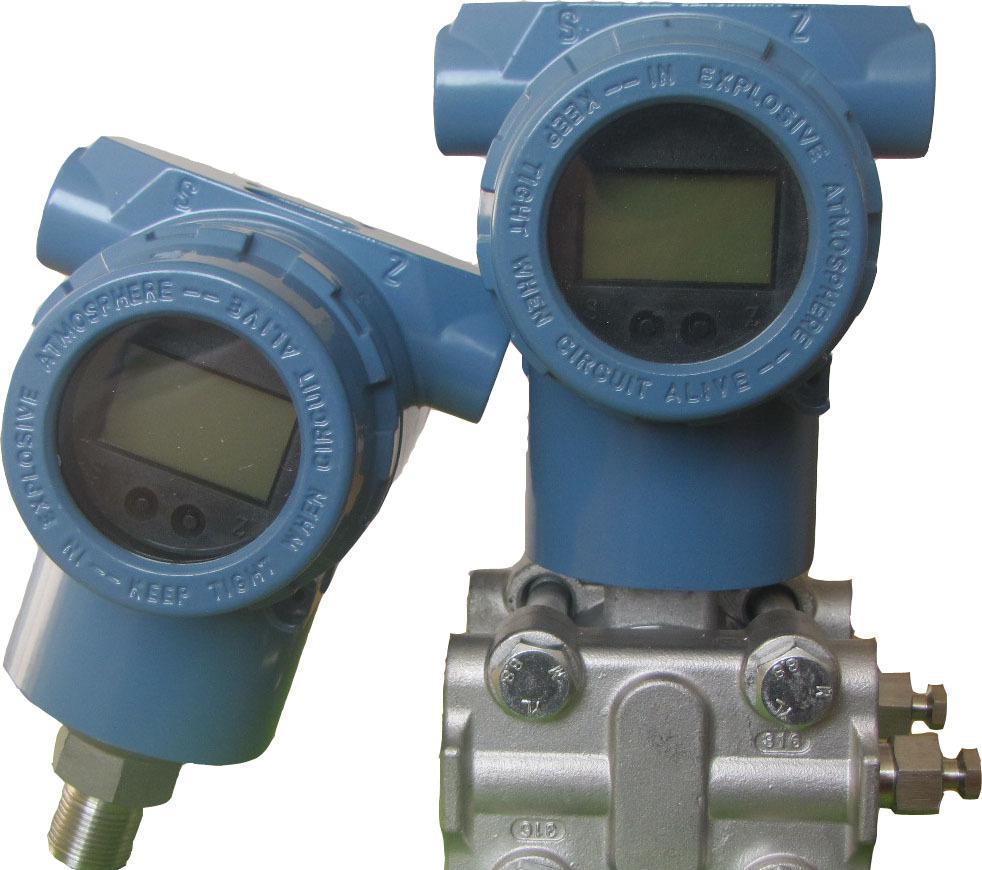

差压变送器
  • 差压变送器
  • 产品类别:压力仪表
  • 产品规格:
  • 产品价格:
  • 免费电话: 13998569996
  • 产品详细



  • 【压差变送器】又叫差压变送器,传感器中的一种。


    【工作原理】被测介质压力变化--采集到信息--传输信号---主机分析--发出执行命令--执行器动作。


    【应用范围】其被广泛的应用到自动化控制领域,其涵盖所有气体及液体介质需要测量和**压力变化的场所。


    压差变送器是新型变送器,关键原材料和整机都需要经过严格组装和测试,该产品具有设计原理**、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内**为流行,并被广泛使用的两种变送器的结构优点,让使用者有耳目一新的感觉,同时与传统的1151、CECC等系列产品在安装上可直接替换,有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展,该系列产品除设计小巧精致外,更推出具有HART现场总线协议的智能化功能。

    主要特点

    模拟型特点

    ● 精度高

    ● 量程、零点外部连续可调

    ● 稳定性能好

    ● 正迁移可达500%、负迁移可达600%

    ● 二线制

    ● 阻尼可调、耐过压

    ● 固体传感器设计

    ● 无机械可动部件、维修量少

    ● 重量轻(2.4kg)

    ● 全系列统一结构、互换性强

    ● 小型化(166mm总高)

    ● 接触介质的膜片材料可选

    ● 单边抗过压强

    ● 低压浇铸铝合金壳体

    智能型特点:

    ●超级的测量性能,用于压力、差压、液位、流量测量

    ●数字精度:+(-)0.05%

    ●模拟精度:+(-)0.75%+(-)0.1%F.S

    ●全性能:+(-)0.25F.S

    ●稳定性:0.25% 60个月

    ●量程比:100:1

    ●测量速率:0.2S

    ●小型化(2.4kg)全不锈钢法兰,易于安装

    ●过程连接与其它产品兼容,实现**佳测量

    ●世界上唯一采用H合金护套的传感器(专利技术),实现了优良的冷、热稳定性

    ●采用16位计算机的智能变送器

    ●标准4-20mA,带有基于HART协议的数字信号,远程操控

    ●支持向现场总线与基于现场控制的技术的升级。


    技术参数


    1.精度:优于0.5% ;

    2.非线性失真:优于 0.5%;

    3.额定工作电压:+24V±20% ,极限工作电压:≤35V ;

    4.电源功耗:静态4mA,动态时相等与环路电流,内部限制25mA+10%;

    5.额定输入:5A ......1KA(38个规格);

    6.穿孔穿芯圆孔直径:8、9、12、20、25、30mm;

    7.输出形式:两线制DC4~20mA;

    8.输出电流温漂系数:≤50ppm/℃;

    9.响应时间:≤ 100mS;

    10.输入/输出绝缘隔离强度:>AC3000V、1min、1mA;

    11.输出负载电阻:RL=V+-10V/0.02 (Ω );

    注:(1)标准V+24V时负载阻抗为700Ω;

    (2)RL=250Ω 转换1~5V的电阻 + 两根传输线路总铜阻。

    12.输入过载保护:30倍1min;

    13.输出过流限制保护:内部限制25mA+10%;

    注:(1)国际标准输出过流限制保护:内部限制25mA+10%;

    (2)可按客户要求定制:内部限制22mA+10%,24mA+10% 。

    14.两线端口瞬态感应雷与浪涌电流TVS抑制保护能力:TVS抑制冲击电流35A/20ms/1.5KW;

    15.两线端口设置有+24V电源反接保护;

    16.输出电流设置有长时间短路保护限制;内部限制25mA+10%;

    17.工作环境: -40℃-80℃,10%-90%RH;

    18.贮存温度: -50℃-85℃;

    19.执行标准:GB/T13850-1998;

    20.系列型号,规格,接线示意图,产品外形,产品照片,安全注意事项。


    主要特点


    1.专为电力自动化50/60Hz交流电流测量而设计的真有效值两线制变送器;

    2.采用单匝穿孔穿芯式结构,将电流互感器和电流变送器两部分组合为一体化设计;

    3.具有6大全面保护功能:

    (1)、输入过载保护;

    (2)、输出过流限制保护;

    (3)、输出电流长时间短路保护;

    (4)、两线制端口瞬态感应雷与浪涌电流TVS抑制保护;

    (5)、工作电源过压极限保护≤35V;

    (6)、工作电源反接保护。

    4.两线制输出接线是当前模拟量串口中****的输出方式,具有6大优点;

    (1)、不易受寄生热电偶和沿电线电阻压降和温漂的影响,可用非常便宜的更细的双绞线导线;

    (2)、在电流源输出电阻足够大时,经磁场耦合感应到导线环路内的电压,不会产生显著影响,因为干扰源引起的电流极小,一般情况利用双绞线就能降低干扰;

    (3)、电容性干扰会导致接收器电阻有关误差,对于4-20mA两线制环路,接收器电阻通常为250Ω(取样Uout=1~5V)这个电阻小到不足以产生显著误差,因此,可以允许的电线长度比电压遥测系统更长更远;

    (4)、各个单台示读装置或记录装置可以在电线长度不等的不同通道间进行换接,不因电线长度的不等造成精度的差异;

    (5)、将4mA用于零电平,使判断输送线开路或传感器损坏(0mA状态)十分方便。

    (6),在两线输出口容易增设防浪涌,防雷器件,有利于安全防雷防爆。

    5.原副边高度绝缘隔离;

    6.高可靠性,高稳定性,高性价比;

    7.特别适用发电机、电动机、低压配电柜、空调、风机、路灯等负载电流的智能**系统。

    8.超低功耗,单只静态时0.096W,满量程功耗为0.48W,输出电流内部限制功耗为0.6W。
