便携式超声波流量计
  • 便携式超声波流量计
  • 产品类别:超声波流量计
  • 产品规格:
  • 产品价格:
  • 免费电话: 13998569996
  • 产品详细
  • 便携式超声波流量计硬件设计简单、软件功能强大和界面友好。采用低电压多脉冲平衡发射接收的专利技术,使其更能适应工业环境中的变频干扰,达到稳定、正确的工作。高效简单方便,使用安全可靠,可以直接通过串联的形式连接多个诸如4-20毫安模拟输出板、频率信号输出板、热敏打印机、数据记录仪等外部设备。在功能上非常的齐全,不断的加快满足我们的需要与应用。
    便携式超声波流量计流量计工作用参数可以固化到机内的FLASH存储器中,电磁流量计插入式,超声波物液位计分体,微机测速仪探头,铂电阻温度计不会发生参数丢失的问题。固化的工作参数可以选择上电时自动调出。定时打印、数据输出功能,自动显示下次打印输出的时间,22项可编程定时打印内容。定时打印功能能够实现数据的自动定时输出或者是自动记录。



    产品简介

    欢迎您购买新一代性能更优异、功能更强大、采用专利技术制造的KRY系列超声波流量计/热量表。
    KRY系列超声波流量计/热量表是在第11版超声波流量计的基础上,集多年专业生产制造超声波流量计的技术与经验,采用TI的MSP430FG4618低功耗单片机,最新开发的一种通用型高性能、低价格、高可靠性,功能强大的超声波流量计。选用了国际上著名的半导体元器件厂商生产的最新、最先进的集成电路及微处理器等,例如美国国家半导体公司、TI、Maxim、Philips、Winbond、Xilinx等。硬件设计简单、软件功能强大和界面友好。采用低电压多脉冲平衡发射接收的专利技术,使其更能适应工业环境中的变频干扰,达到稳定、正确的工作。
    KRY的特点
    1. 测量线性度优于0.5%,重复性精度优于0.2% 。高达40皮秒的时差测量分辨率,使测量精度达到±1%。
    2. 每个测量周期中128次数据采集辅助以最新研发的流量计时差分析软件,性能优异,显示数据更稳定、准确、线形度更好。
    3. 隔离型RS485双接口,流量计与二次表之间可通过RS485总线通讯,传输距离千米以上。
    4. 带有三路精度0.1%的模拟输入接口,可连接温度压力等信号。
    5. 1路4-20毫安模拟输出可作为流量/热量变送器。
    6. 2路3线制PT100电阻信号输入可作为热量表。
    7. 3路4-20毫安模拟输入,可以作为数据采集器, 模拟输入接口也可以作为数字输入接口使用。
    8. 带有双路隔离型可编程OCT输出,用于输出累计脉冲、工作状态等。
    9. 污水管道测量效果好,可以对绝大多数污水管道进行稳定可靠测量。
    10.超声波传感器可以选择外夹式,插入式,管段式,还可以支持任意角度安装的水表传感器,包括平行双插入传感器。
    11. 具有一个双向串行外设通用接口,可以直接通过串联的形式连接多个诸如4-20毫安模拟输出板、频率信号输出板、热敏打印机、数据记录仪等外部设备。
    12.流量计工作用参数可以固化到机内的FLASH存储器中,不会发生参数丢失的问题。固化的工作参数可以选择上电时自动调出。
    13.硬件模块化设计。有主板模块、4-20毫安输出模块、脉冲输出模块、打印机模块、并口键盘显示模块、串口键盘显示模块等组成,用户可根据需要选择。
    14.MODBUS协议、MBUS协议、FUJI扩展协议、简易水表协议等不同的软件通信协议供用户选用。推荐的协议是MODBUS-RTU或MODBUS-ASCII协议。
    15.日累计可记录前64天,月累积前32个月(2年),并且增加了年月日记录内容。年月日累积数据都可以通过MODBUS协议读出。
    16.16次上断电时间流量计记录。数据都可以通过MODBUS协议读出。
    17.定时打印、数据输出功能,自动显示下次打印输出的时间,22项可编程定时打印内容。定时打印功能能够实现数据的自动定时输出或者是自动记录。
    18.OCT1累计脉冲输出的脉冲宽度可以在6毫秒-1秒之间设定。出厂默认值是200毫秒。
    19.带有键盘显示器并行接口,连接显示组件可组成简易流量计。
    20.串口键盘显示组件可直接连接在串口上,参数设置完成后即可带电拔插。
    21.具有依靠流体声速判断流体种类的功能,可以对流体类型做出识别。
    22.具有一个可编程内置的定量控制器。可使用外部输入信号或者是MODBUS指令启动。
    23.单一24V(YB-70FM使用DC 8~36V)直流电源工作。工作电流小于50毫安。(在不连接显示器,蜂鸣器不鸣响的条件下)。


    应用领域


    1. 给水和排水 5. 水利和水资源 9.  流量巡检、流量跟踪和采集
    2. 石油、化工 6. 节能监测、节水管理 10. 热量测量、热量平衡
    3. 冶金、矿山 7. 造纸、船体制造行业
    4. 供暖、发电 8. 食品和医药


    安装传感器


    KRY系列超声波传感器有三种供用户选择:外夹式、插入式、管段式。
    外夹式传感器的安装方式有四种,即:V法、Z法、N法、W法
    插入式传感器的安装方式采用Z法

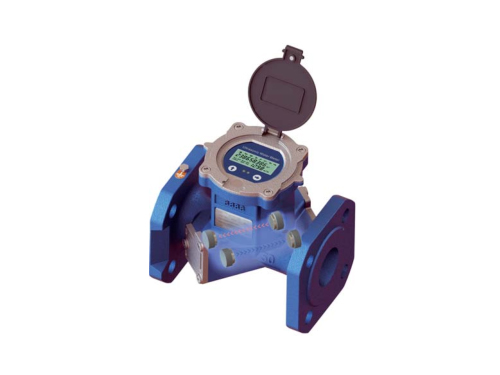

    管段式传感器的安装只需用户选好安装点现场断管安装法兰连接即可


    选择安装测量点的工矿要求


    KRY系列超声波流量计的安装在所有流量计的安装中是最简单便捷的,只要选择一个合适的测量点,把测量点处的管道参数输入到流量计中,然后把传感器固定在管道上即可。
    为保证测量精度和稳定性,传感器的安装点应选择在流体分布均匀的直管段部分(安装时管道中必须充满液体)


    注意事项


    1. 安装时必须把欲安装传感器的管道区域清理干净,使之露出金属的原有光泽;
    2. 超声波信号电缆的屏蔽线可悬空不接,不要与正、负极(红、蓝线)短路;
    3. 传感器接好后必须用密封胶(耦合剂)注满,以防进水;
    4. 传感器注满密封胶盖好盖后,必须将传感器屏蔽线揽进线孔拧好锁紧,以防进水;
    5. 捆绑传感器时应将夹具(不锈钢带)固定在传感器的中心部分,使之受力均匀,不易滑动;
    6. 传感器与管道的接触部分四周要涂满足够的耦合剂,以防空气、沙尘或锈迹进入,影响超声波信号传输。


    菜单简介


    KRY系列超声波流量计/热量表采用了窗口化软件设计,所有输入参数、仪器设置和显示测量结果统一细分为100多个不同的显示窗口(有时也称为菜单),这些显示窗口标记为M00,M01………M+9。
    进入某个显示窗口的快捷方法是键入 MENU 键,然后键入两位数字表示的窗口号码。
    例如欲进入35号窗口,则键入MENU   3   5 键
    在相邻窗口(例如M39和M41是M40的相邻窗口)之间移动,使用 ▲/+ 或 ▼/- 键。


    窗口按下列规律安排:
    ● 00~09 号窗口是显示窗口,能显示瞬时流量、正累积流量、负累积流量、净累积流量、瞬时流速、日期时间、模拟输入当前量、当前工作状态、今日流量。
    ● 10~29 号窗口是初始参数操作窗口,在这些窗口中输入诸如管道外径、管壁厚度、流体种类、传感器类型、传感器安装方法等参数,显示安装距离、参数固化等。
    ● 30~38 号窗口是流量单位选择和累积器选项操作窗口,在这些窗口中,可以选择工作单位系,可选择流量计工作单位诸如立方米、公升等、可以打开或关闭各累积器或是对其进行“清零”操作。
    ● 40~49 号窗口包括流量修正操作窗口和网络标识地址码(46 号)、密码保护(47 号)、线性度折线修正(48 号)等。
    ● 50~89 号窗口包括定时输出、RS485 输出、继电器输出、电流环输出、批量控制器、LCD 显示器、日期时间、频率信号输出、报警输出、模拟输入、日月年累积器、热量测量等功能的设置和操作。
    ● 90~94 号窗口为流量计检查窗口。90 号窗口显示信号强度和信号质量Q 值;91 号窗口显示信号传输时间比;92 号窗口显示通过测量估计的流体声速;93 号窗口显示测量的信号传输总的时间和时间差;94 号窗口显示雷诺数和仪器自动修正系数。
    ● 95 号窗口是进入此窗口就启动了流量计的循环显示功能,顺序为M95→M00→M01→M02→M03→M04→M05→M06→M07→M08→M09→M90 →M95 时间间隔为8 秒。
    ● +0~+9 号窗口是附加的一些次常用功能窗口,包括上断电时间记录、总工作时间、总上电次数等。甚至还包括一个单精度函数计算器。
    还有一些窗口是有关硬件调试操作的,只用于厂家调试。


    串口及通讯协议


    KRY系列超声波流量计/热量表本身带有隔离的RS485接口,可以同时支持多种常用的通讯协议,包括MODBUS协议、M-BUS、FUJI扩展协议及国内其它厂家协议。
    MODBUS协议是常规的工控常用协议。MODBUS的两种格式RTU和ASCII都能支持。
    FUJI扩展协议是在日本FIJI超声波流量计协议的基础上扩展实现的,能够兼容FUJI超声波流量计协议,以及第7版超声波流量计协议。
    兼容协议可以兼容水表协议以及国内其它厂家协议,为了方便用户把YB-70F系列超声波流量计/热量表接入用户按照国际其它厂家通讯协议而开发的数据采集系统中,目前可以支持8种兼容通讯协议。使用兼容通讯协议,用户需要在M63中,选择“MODBUS ASCII”选项后再选择协议中的任意一种即可。
    KRY系列超声波流量计/热量表还能够起到简易RTU设备的作用。可使用电流环及OCT输出控制步进式或模拟式电磁阀的开度,OCT输出可控制其他设备的上下电,其1路模拟输入可用来输入压力、温度等信号。
    使用RS485则可以接入RS-485总线。也可以使用GSM短信息模块板,通过短信息传输流量/热量测量数据。该模块板可以多机组网,还可以使用普通手机(移动电话)查看流量计的工作状态和测量数据。
    在网络环境中使用时,除标识地址码的编程需使用串口或并口操作键盘外,其他各个量的操作均可在上位机上进行。
    数据的传输采用命令应答方式,即上位机发出命令,流量计做出相应的回答。
    流量数据采集可以使用本公司研制开发的通用/专用流量/热量数据监控系统,该系统基于KRY系列超声波流量计/热量表的特点,充分利用了流量计特色的软硬件设计,具有投资少、系统简单明快、运行可靠等特点。
    广大用户如有联网需求,请与我公司联系或登陆本公司网站下载通讯协议说明书。


    质量保证


    本公司产品实行一年质量保证期,保证一年内用户手中的仪器正常运行。一年内产品本身的任何问题,我公司将负责解决。
    对新版的KRY系列产品,公司还特别实行不满意免费更换制度,保证用户用到最好的产品。


    公司服务

    本公司可上门安装,培训指导技术人员。对流量计产品本身发生的问题,在用户要求下,公司将委派技术人员以最快的速度(近途24小时以内,远途48小时以内)到达现场协助用户解决问题。在其他情况下如发生硬件故障时,建议返厂维修,因为本测量仪表基于微处理器,线路很复杂,所以用户自己进行维修或者现场紧急维修是比较困难的。
    大多数情况下,用户自己在熟悉本说明书的基础上并参考故障解析或通过电话与我们的技术人员取得联系就能解决问题。如果必须运回公司进行修理,请在方便的条件下随货附上一封说明故障症状的信件及用户收货信息。
    一般情况下,如不能满意地工作,请试试下列步骤:
    1. 仔细检查安装步骤,查看设置参数是否正确。
    2. 检查电源及各连接线是否正常、有无虚接。
    3. 同公司技术人员取得联系,准备好仪器的名称、型号及产品序列号,以及所使用的参数。


    产品升级


    本公司对产品实行免费升级制,强有力的科研力量将竭尽全力完善公司的每一项产品,每当有新版软件或新产品问世时,我们都会在公司网站上发布升级软件,如需升级,请您访问公司网站下载升级程序或来电咨询。


    技术咨询

    每当用户在使用本公司产品或在本公司产品及研究领域内存在技术上问题时,请您同我们联系,我们将全力为您服务。
