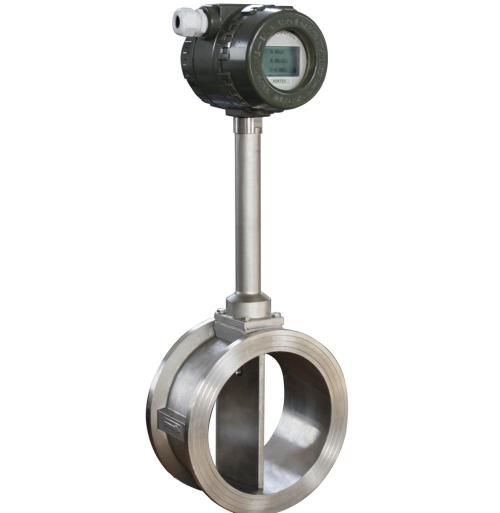

涡街流量计
  • 涡街流量计
  • 产品类别:涡街流量计
  • 产品规格:
  • 产品价格:
  • 免费电话: 13998569996
  • 产品详细
  • 涡街流量计由于传感器材料为1Cr18Ni9Ti,也可用于城市供水、供热、锅炉供水、医疗行业流体管道的流量测量。防爆型涡街流量传感器,采用的是本安防爆技术。涡街流量计均采用表体与三角柱一次铸造完成,减少了测量孔因焊接三角柱而产生的变形,提高涡街信号的稳定性。涡街流量计适于Ⅱ类B级的0区、1区、2区含有T1~T5组的危险场所使用。
    涡街流量计发生体采用顶角朝前的三角柱设计,金属管浮子流量计而非国内大多数厂家采用的梯型柱设计,虽增加了生产成本,但大大增加了产品的量程。另外三角柱的截面积、宽度、坡度和三角柱在表体中的位置均与管道直径成一定比例,温度仪表,温度变送器,超声波物液位计分体使产品的精确度、稳定性等到了保证。使用非常可靠,安全牢固耐用。



    KRY涡街流量计广泛用于石油、化工、电力、轻工等部门工业管道中测量液体或气体的流量。由于传感器材料为1Cr18Ni9Ti,也可用于城市供水、供热、锅炉供水、医疗行业流体管道的流量测量。
    防爆型涡街流量传感器,采用的是本安防爆技术。电池供电的涡街流量计其防爆标志为“Ex iaⅡBT4”,适合不高于Ⅱ类B级的0区、1区、2区含有T1~T4组的危险场所使用; 靠安全栅供电的涡街流量计其防爆标志为“ExiaⅡBT5”,适于Ⅱ类B级的0区、1区、2区含有T1~T5组的危险场所使用。
    KRY涡街流量计是利用卡门涡街原理,用来测量蒸汽、气体及低粘度的液体的流量仪表。当流体流过与被测介质流向垂直放置的旋涡发生体时,在其后方两侧交替地产生两列旋涡,称之为卡门涡街,如上图1所示。在一定雷诺数范围内(2×104~7×106),旋涡所产生的频率f与介质的平均速度V及旋涡发生体的迎流面宽度d之间有下列关系:
    f=St   式中St为斯特劳哈尔数,它是无量纲常数,当ReD=2×104~7×106时约为0.15~0.22,通过压电元件检测出旋涡产生的频率f,就可计算出平均流速V,从而确定管道内的体积流量:QV = A*V,,其中A为管道横截面积
    我公司生产的涡街流量计是借鉴日本OVAL公司的产品设计理念结合国内企业的使用特点,经过多年的研发而推出的产品。本产品是按照日系国家标准JIS Z8766:2002《涡街流量计—流量测定方法》,进行生产的,因此我公司的涡街流量计有这国内同类产品没有的精确性和稳定性,除具备普通涡街流量计的特点外,还具有下述突出特点:
    (1)本产品用日本OVAL公司的设计原理,发生体采用顶角朝前的三角柱设计,而非国内大多数厂家采用的梯型柱设计,虽增加了生产成本,但大大增加了产品的量程。另外三角柱的截面积、宽度、坡度和三角柱在表体中的位置均与管道直径成一定比例,使产品的精确度、稳定性等到了保证。
    (2)自DN20起以上各规格:均采用表体与三角柱一次铸造完成,减少了测量孔因焊接三角柱而产生的变形,提高涡街信号的稳定性。
    (3)自DN40起以上各规格均采用内置式结构,即将测量探头镶入三角柱内。国内只有少量的是大口径采用此结构,虽然增加了工艺难度,但却大大提高了产品的抗干扰能力。
    (4)涡街信号的转换采用数字信号处理技术(DSP)突破了传统的模拟方法处理涡街信号的局限性,提高了涡街信号的检测灵敏度,加强了涡街流量计的抗震性能。
    (5)由于采用了上述结构和数字信号处理技术,使得流量计的量程大大扩宽。一般情况下可达1:10 ~1:20,主要表现在下限流速明显降低,通常为普通涡街流量计的 1/4—1/2.
    (6)在规定的条件下,产品的技术性能和质量已达到或接近了国外**涡街流量计的水平。
